DESIGN工程特点

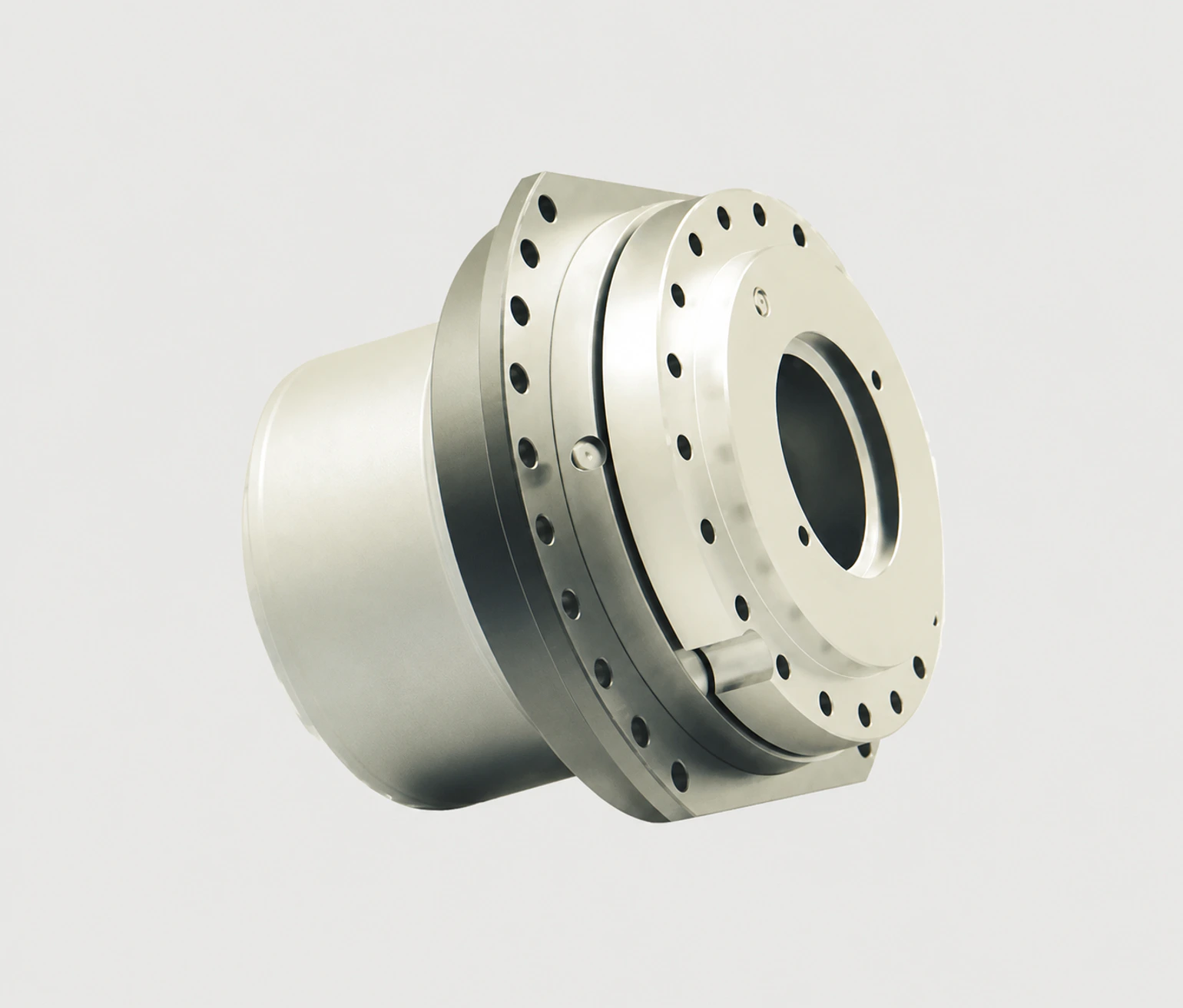

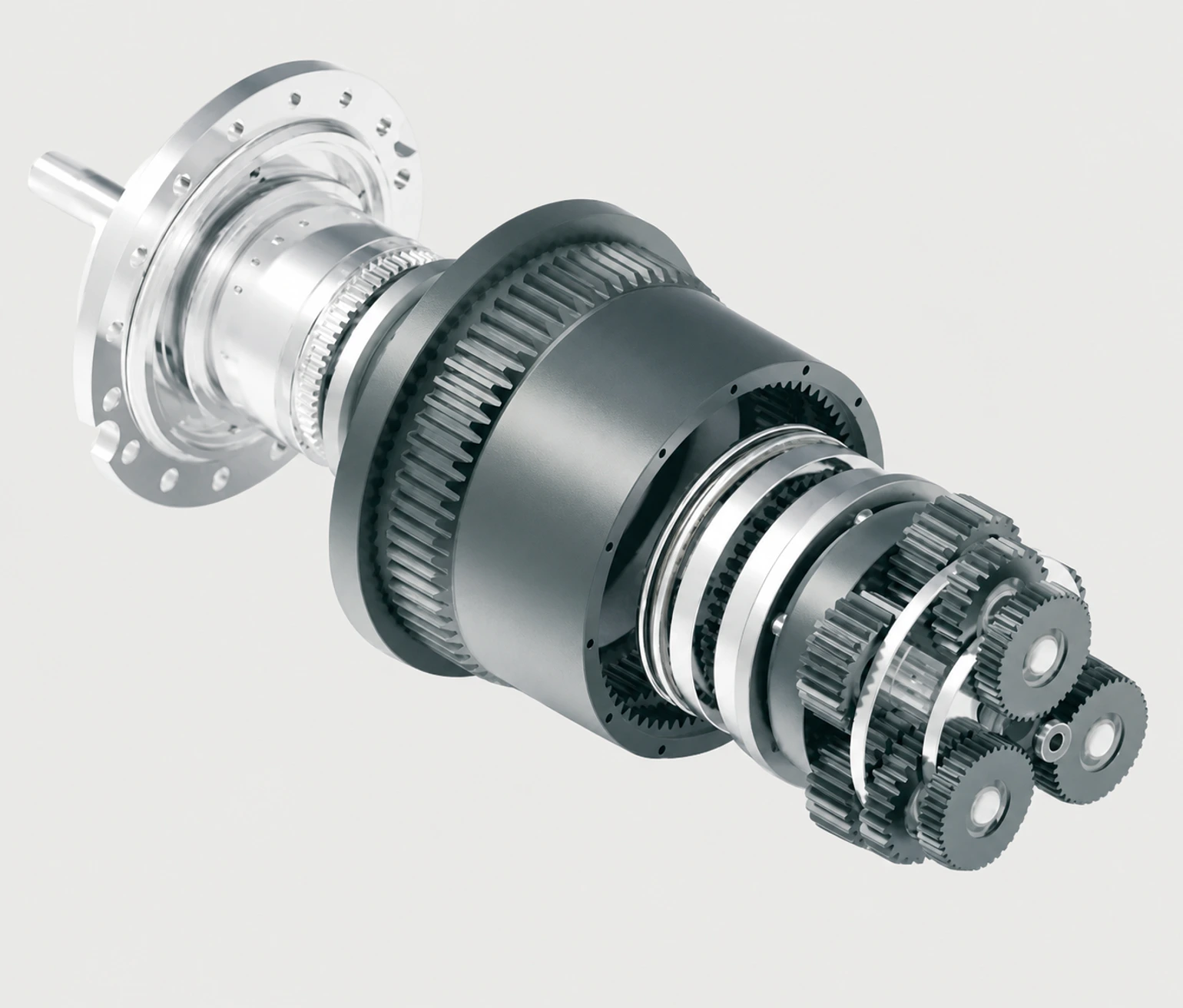

内置行星减速器，结构紧凑、维护空间小
高低速与变频调速可选，适应精细吊装

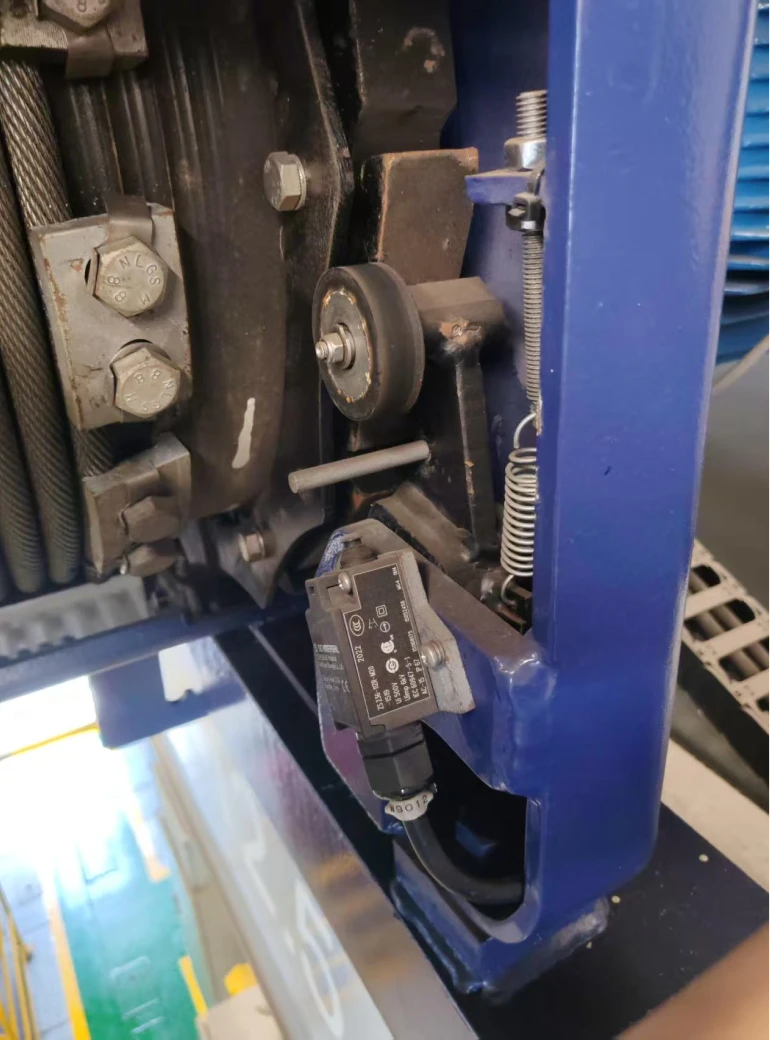

棘轮棘爪双制动结构及多重限位保护
LH SYSTEM

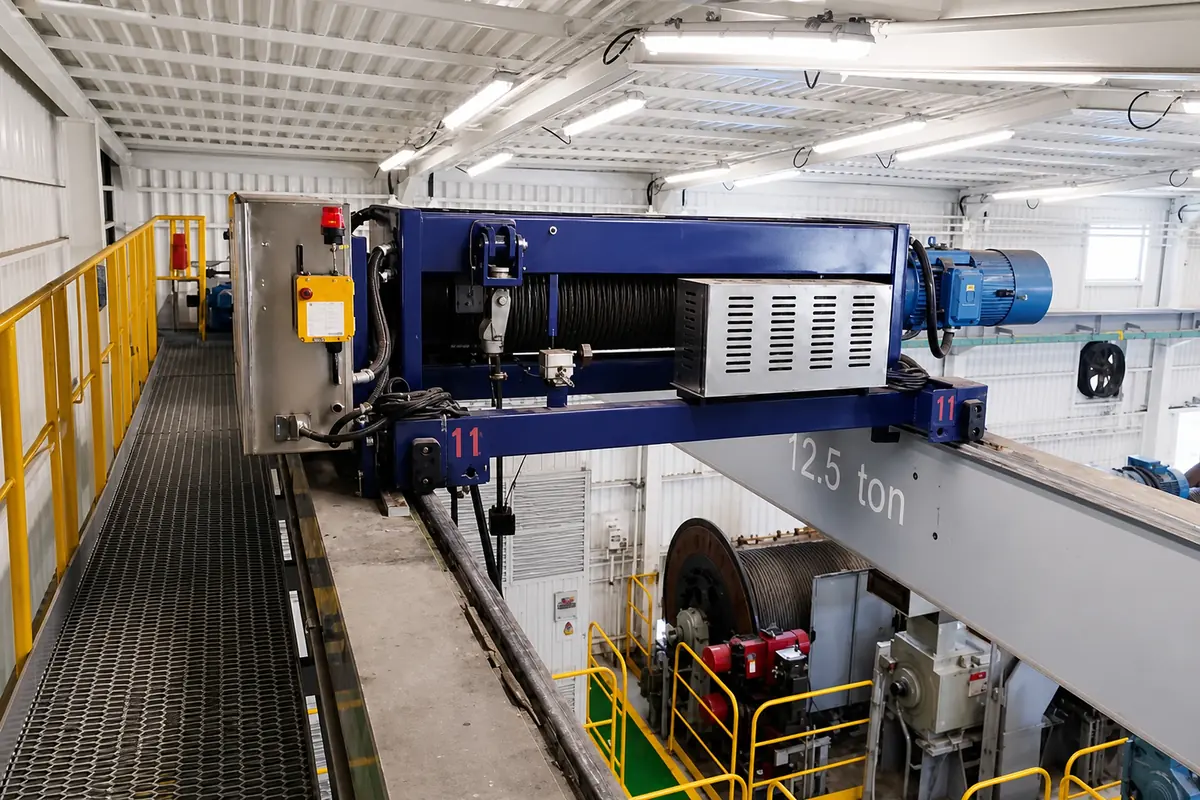

为狭小维护空间设计的完整起重系统

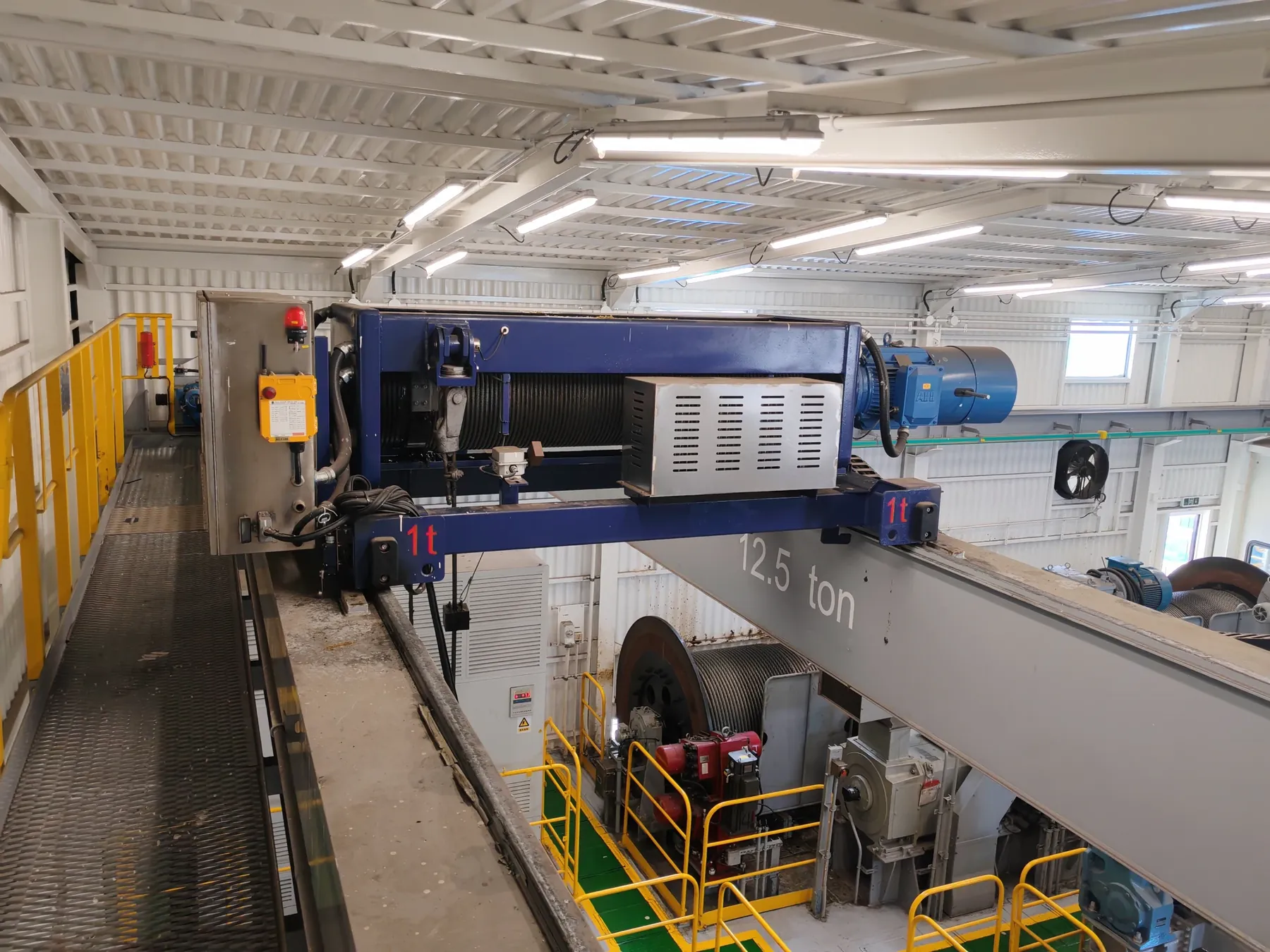

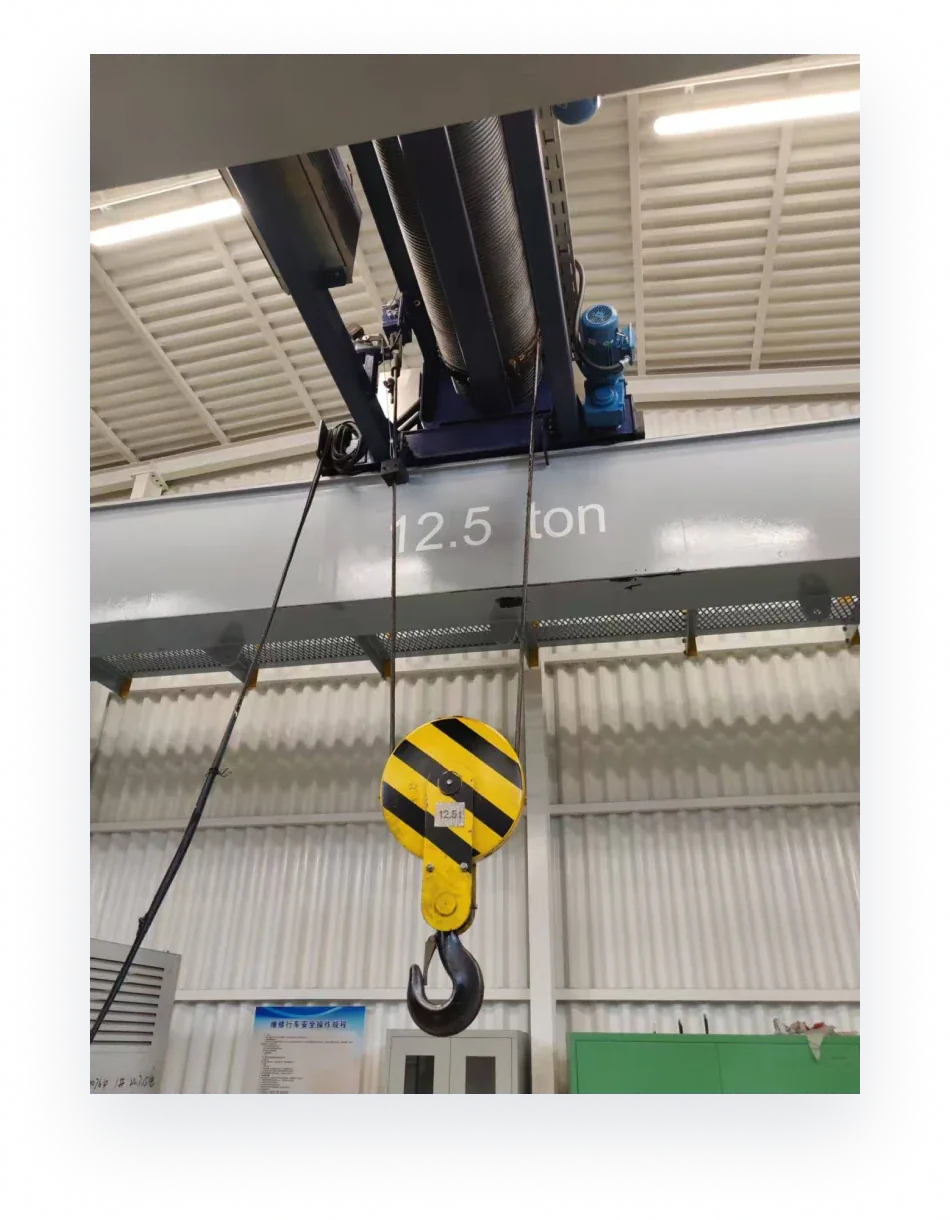

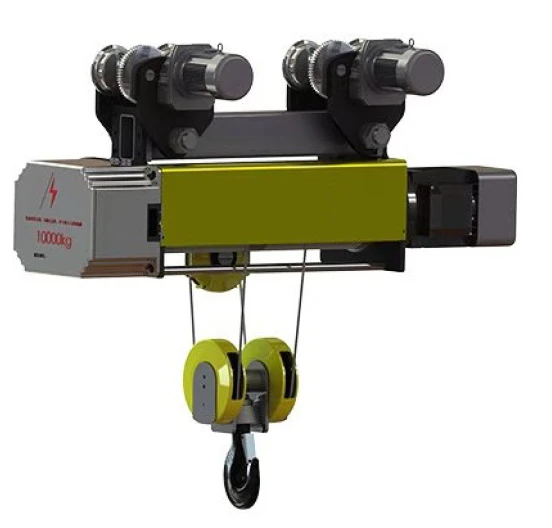

系统采用双卷筒单钩起升，小车与桥架分别驱动。起升机构、小车总成、桥架总成、维修平台、操作手柄及控制系统可按主机空间协调设计并完成安装调试。
典型技术参数
| 项目 | 参数 |
|---|---|
| 型号 / Model | LH |
| 额定起重量 / Rated load | 16 t 及以下 / 16 t and below |
| 起升速度 / Hoisting speed | 10 / 1 m/min 或变频调速 / VFD |
| 小车行走 / Trolley travel | 10 m/min |
| 大车行走 / Bridge travel | 10 m/min |
DRIVE & CONTROL
驱动、制动与控制配置

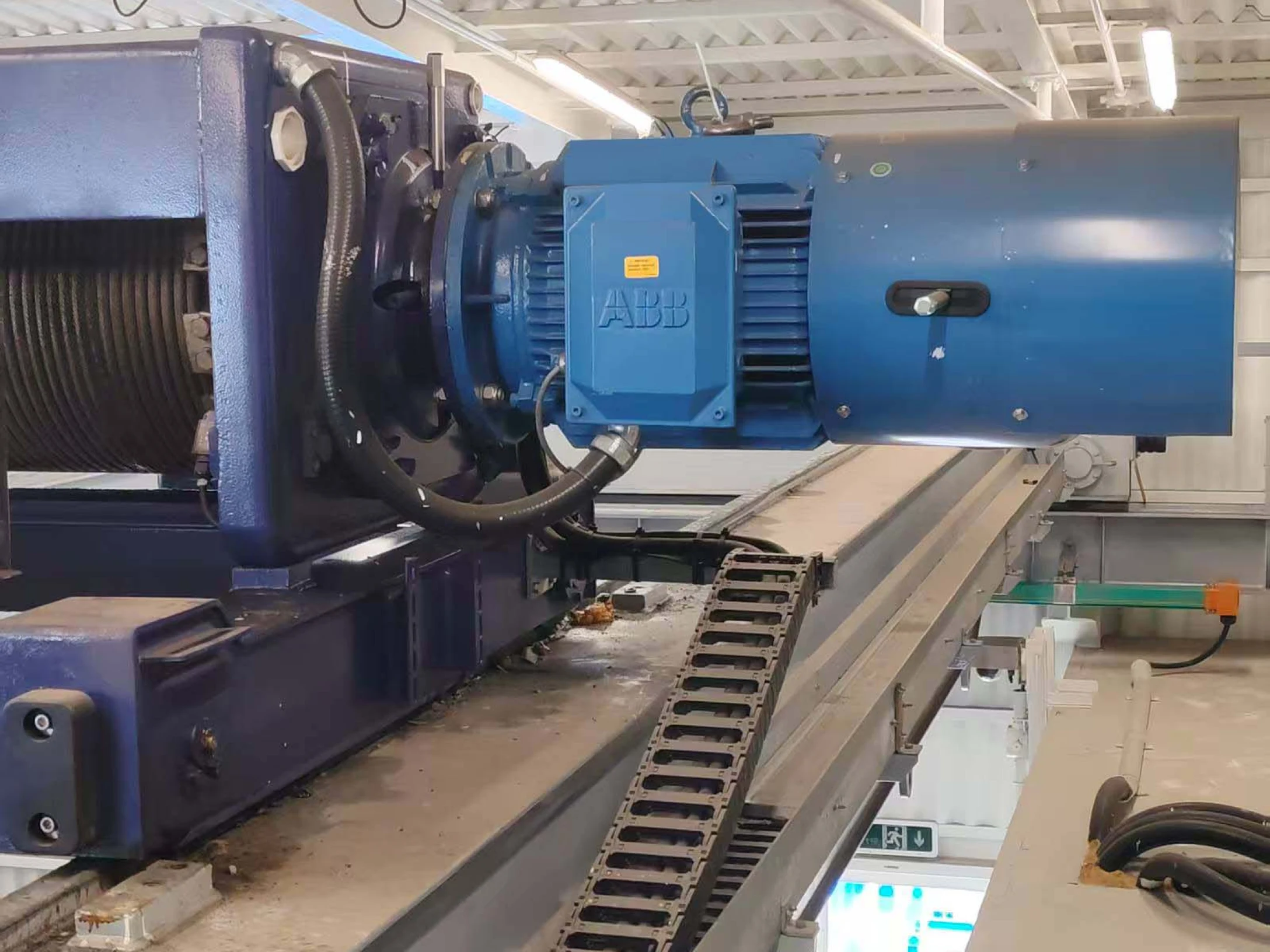

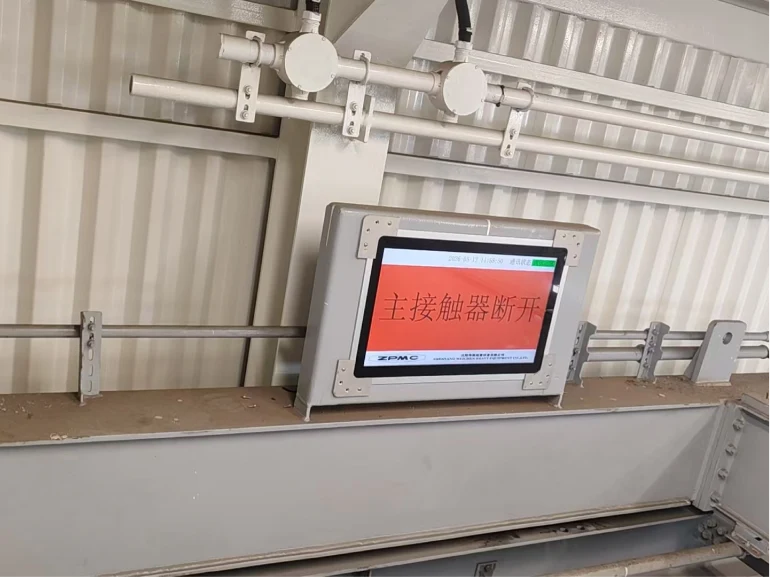

起升电机可选子母电机、双绕组电机或变频无极调速电机；供电采用滑触线或电缆拖令，控制方式可选操作手柄或遥控器。
- 制动器：锥形转子制动器或电磁盘式制动器
- 变频器（选配）：安川、西门子或 ABB 系列
- 棘轮棘爪装置构成二次制动，提高安全冗余
典型电机配置
| 功能 | 功率 | 速度 |
|---|---|---|
| 起升电机 / Hoisting motor | 30 kW | 10 / 1 m/min |
| 小车行走电机 / Trolley motor | 0.55 kW × 2 | 10 m/min |
| 大车行走电机 / Bridge motor | 0.75 kW | 10 m/min |
SITES典型应用
面向复杂现场的系统解决方案
港口起重机卸船机厂房重型设备设备检修与更换
